マキタ AN504 エア釘打 修理

大工さんからの釘打機の修理依頼です。

ヘッド部分からのエア漏れです

f:id:superplay800:20190501140203j:plain

ガスケット等ではなさそうです

とりあえずヘッド部分を分解してみます。

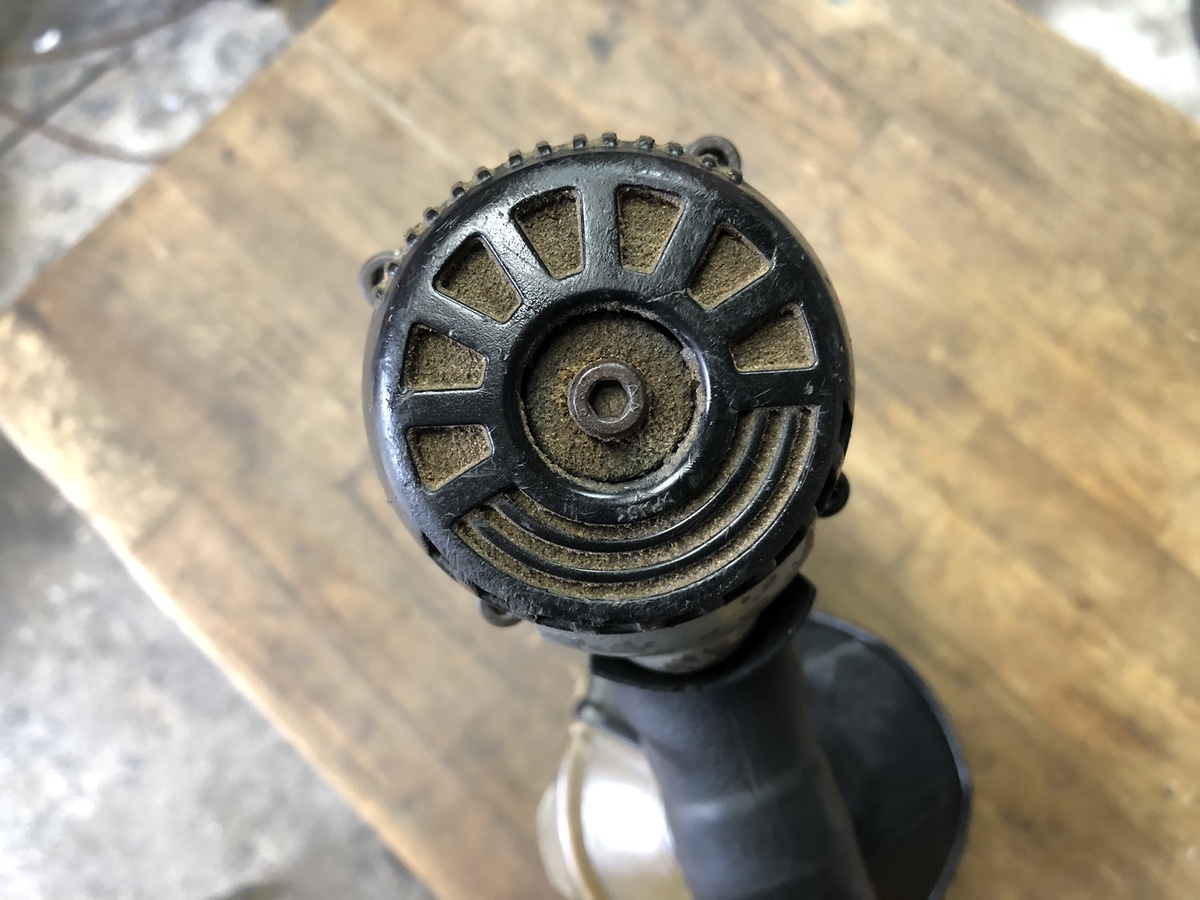

f:id:superplay800:20190501140305j:plain

4箇所六角ネジで固定されています。

直ぐに原因は判明、ヘッドバルブの破損でした

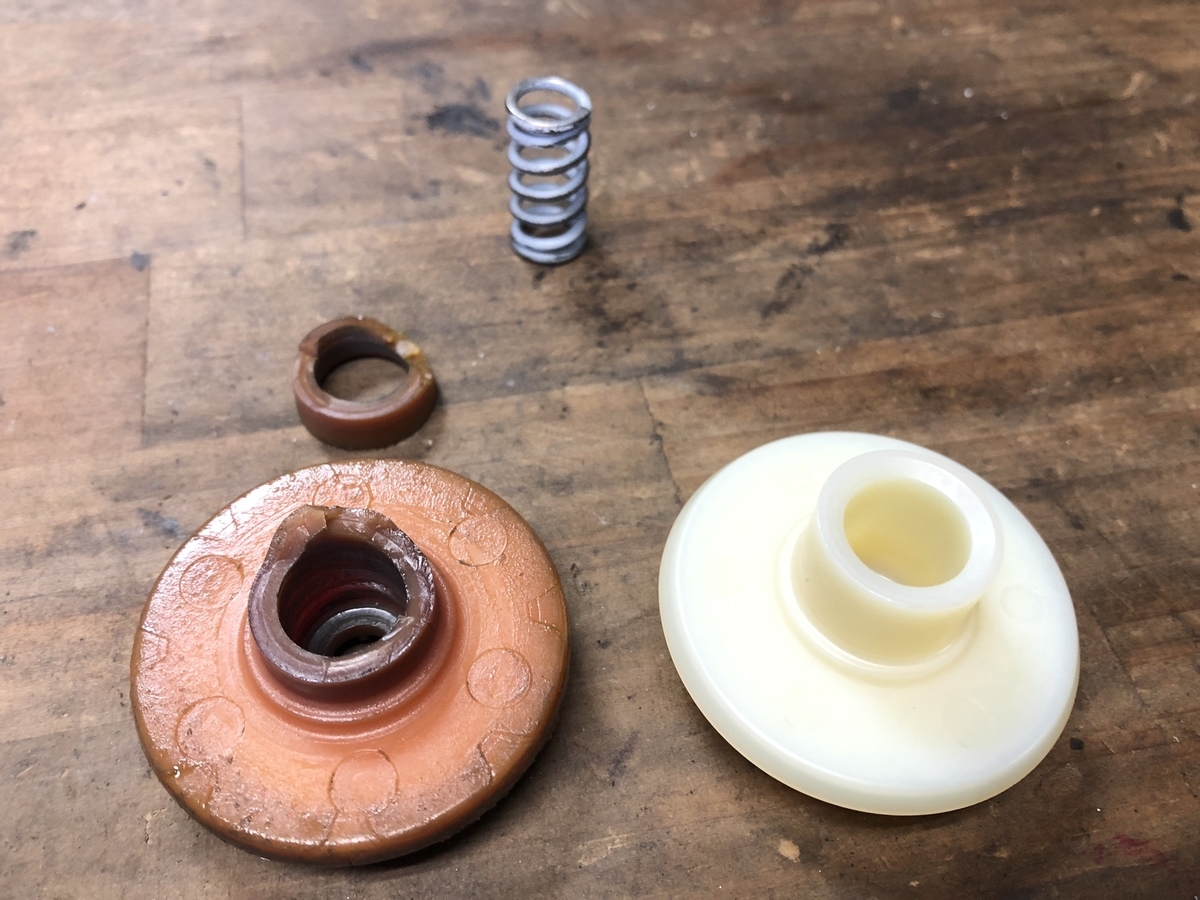

f:id:superplay800:20190501140409j:plain

左が交換前で右が新品のヘッドバルブ

破損部分の周りにOリングがはまるのですが

割れてしまっているのでそこからエア漏れしていた状態です。

組み付け後に正常に動作確認出来たので納品致しました(^^)
